マイクロビットでLCDキャラクターディスプレイモジュールを使ってみます。

LCDキャラクターディスプレイモジュールとは、文字を表示するための、板のような小さな画面(液晶画面)になります。

※キャラクターというのが文字を意味しています。

文字列は主に半角英数字と記号の一部になりまして、種類によってはカタカナも出力できるものがあるそうです。

今回の説明で使用するLCDキャラクターディスプレイモジュールはLCD1602になりまして、1行あたり16文字で行が2行の計32文字の文字を表示できるものになります。

Freenove I2C IIC LCD 1602 モジュール - Amazon

LCD1602ですが、マイクロビットで使用する時に注意点がありまして、5Vの電圧を供給する必要がありますが、マイクロビットで供給できる電圧は3.3Vになり足りません。

この問題を解決するために、

ブレッドボード用5V電源ボードを利用します。

ブレッドボード用5V電源ボード Micro-B版 ヒューズ付き — スイッチサイエンス

---

回路を組んでみます。

始めに、ジャンパー線で5V電源ボードの + とマイクロビットの3Vを繋ぎ、ボードの - とマイクロビットのGNDを繋ぎます。

5V電源ボード	microbit
+	3V
-	GND

上の写真ではマイクロビットとブレットボードを繋ぐ時のコネクタとして、

ブレットボードを使ってみよう

micro:bitブレッドボード変換基板を使用しています。

micro:bitブレッドボード変換基板 — スイッチサイエンス

マイクロビットとLCD1602の接続は下記になります。

LCD1602	microbit
SDA	GPIO 20
SCK(SCL)	GPIO 19

※購入したLCD1602によってはカッコ内の表記になっていることがあります。

※SDAはSerial Dataの略で、SCK(SCL)はSerial Clockの略になります。

LCD1602と5V電源ボードの接続は下記になります。

LCD1602	5V電源ボード
VSS(GND)	-
VDD(VCC)	+

※購入したLCD1602によってはカッコ内の表記になっていることがあります。

Fritzingで書くと、

※画像をクリックすると拡大表示にします

※コネクタ(ブレッドボード左)と5V電源ボード(ブレッドボード右)は今回使用したものと異なります

のようになります。

---

MakeCodeでコードを作成してみます。

コードの作成とフラッシングの前の注意点ですが、フラッシングする前に5V電源ボードにUSBケーブルを繋ぐ(もしくはUSBケーブル経由での送電)ことは行わないようにしてください。

MakeCodeの標準機能でLCD1602に文字列を表示する事は難しいので、拡張機能を利用します。

※ I2C

拡張機能をクリックし、

拡張機能の検索フォームでlcd1602を入力して検索します。

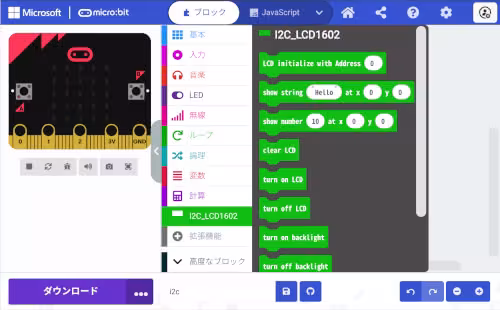

検索結果にいくつか表示されますが、今回は一番シンプルなi2cLCD1602を選択します。

※クリックすると拡大表示します。

LCD initialize with Addressで 39 を指定し、ずっとブロックないでshow stringブロックで16文字以内の半角英数字と記号を入力します。

※ 今回使用しているLCD1602ではアドレスが39(16進数では0x27)の決め打ちになります。

ディスプレイ上に文字列を表示する場合は、先にyの方の値になりますが表示したい行になりまして、行数は0から始まるので、1行目に表示したい場合はxは0になり、2行目に表示したい場合はxは1になります。

xはyで決めた行に対して、何文字目から表示するかを決めます。

y同様、xも0から始まりまして、左端から文字列を表示したければxを0にします。

---

MicroPythonへの書き換え

from microbit import *

class LCD1602:
    def __init__(self, addr=0x27):
        self.addr = addr
        # バックライトONフラグ (0x00にするとオフ)
        self.bl = 0x08
        sleep(50)
        # 4bitモードへの初期化シーケンス
        for val in [0x30, 0x30, 0x30, 0x20]:
            self._write_half(val)
            sleep(5)
        # 基本設定命令
        self.send_command(0x28) # 2行表示, 5x8ドット
        self.send_command(0x0C) # 画面ON, カーソルOFF
        self.send_command(0x06) # 文字入力後カーソルを右へ
        self.clear()

    def _write_half(self, data):
        # I2Cアダプタ経由で上位4bitを送信し、Enable信号を振る
        i2c.write(self.addr, bytes([data | self.bl | 0x04])) # Enable High
        sleep(1)
        i2c.write(self.addr, bytes([(data & ~0x04) | self.bl])) # Enable Low
        sleep(1)

    def send_command(self, cmd):
        # 命令送信（上位4bit -> 下位4bitの順）
        self._write_half(cmd & 0xF0)
        self._write_half((cmd << 4) & 0xF0)

    def send_data(self, data):
        # データ送信（RSビットを立てる: 0x01）
        self._write_half((data & 0xF0) | 0x01)
        self._write_half(((data << 4) & 0xF0) | 0x01)

    def clear(self):
        self.send_command(0x01)
        sleep(2)

    def puts(self, s, x=0, y=0):
        # 指定した座標(x, y)に文字列を表示
        addr = 0x80 + x + (0x40 if y else 0)
        self.send_command(addr)
        for char in s:
            self.send_data(ord(char))

lcd = LCD1602(addr=0x27)

while True:
    lcd.puts("LCD1602", 0, 0)
    lcd.puts("sound level:"+str(microphone.sound_level())+"  ", 0, 1)
    sleep(100)
